Concept en développement
MOTORISATION DE MIROIR.
TRACKER SOLAIRE.

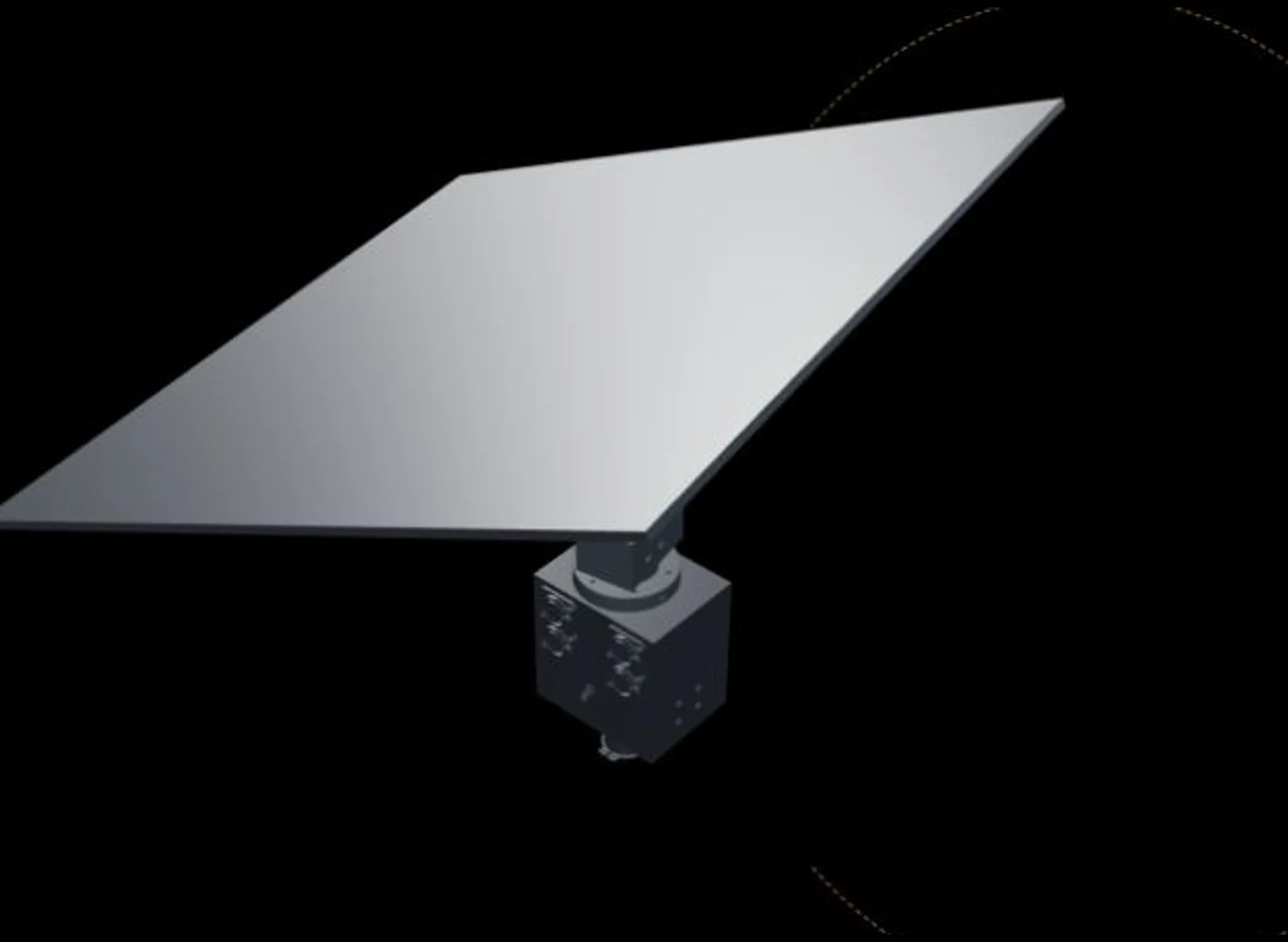

Tournesol suit le soleil et renvoie sa lumière exactement où vous la voulez : sur une cible fixe, ou sur une cible qui bouge. Deux axes pilotés en DMX, précision visée de 5 cm à 500 m. Ultracompact — moteurs, carte DMX et connectique tiennent dans une cage de 102 × 75 mm, sans rack ni boîtier déporté. Résistant au vent — la visée tient sous 30 km/h continus. Il porte un miroir jusqu’à 50 × 50 cm, un CRLS Lightbridge par exemple.
Chargement du modèle
TOURNESOL V0
COMPOSITION / VUE ÉCLATÉE
UNE CONCEPTION
ULTRACOMPACTE.
Tout est logé dans une cage de 102 × 75 mm : les deux moteurs, la carte DMX, la connectique et le passage du signal. Pas de rack, pas d’électronique déportée. Le panneau se retire pour accéder aux cartes, et le slip ring laisse Tournesol tourner sans jamais vriller un câble. Ouvrez la coupe pour regarder à l’intérieur.
Une seule pièce reste à l’extérieur, et seulement si vous alimentez Tournesol sur batterie : le double chargeur V-Mount, qui se pose au pied ou sur la structure et rejoint la machine par un unique câble XLR 4 points. Sur secteur, il n’y a rien d’autre que Tournesol.
Tournesol tient sa visée sous un vent continu de 30 km/h : la structure encaisse la poussée sans que le faisceau dérive de sa cible.
Des matériaux résistants et une construction pensée pour supporter les transports, les installations répétées et une utilisation prolongée.
- MATÉRIAUX RÉSISTANTS
- CONSTRUCTION DURABLE
- USAGE INTENSIF
Chargement de la composition
01 · CIRCLIPS — Retenue axiale de l’arbre pan sous la cage.
Géométrie issue du STEP Tournesol V1. Aperçu local, sans émission DMX.
SUIVI DU SOLEIL
ET DE PERSONNE.
EN TEMPS RÉEL.
Tournesol ne dépend jamais d’une seule mesure. Sa position GPS, l’heure et la date, la position du soleil qui en découle, le capteur solaire embarqué et le GPS de la cible sont recoupés en continu : chaque source confirme les autres, et le pointage reste juste même quand l’une d’elles décroche. Le même calcul suit la course du soleil ou une personne en mouvement, pour la lumière réfléchie, les effets et les installations interactives.
- INCIDENCE
- RÉFLEXION
- ÉCART
- ÉTAT
SUR SECTEUR
OU BATTERIE.
Le format reste concentré autour des deux moteurs. Le ballast s’appuie sur un chargeur double V-Mount Anton Bauer VM2 : deux batteries V-Lock et une sortie DC en XLR 4 points, le connecteur même de l’entrée d’alimentation de Tournesol. Une batterie se remplace sans couper le mouvement, et le secteur reste disponible pour les installations permanentes.
CONNECTIVITÉ / TROIS ACCÈS
PILOTABLE.
PARTOUT.
Tournesol V0 se commande depuis un smartphone via une application mobile en Wi-Fi, depuis une console en DMX filaire ou CRMX, ou directement par son port USB.
- 01 / APPLICATION MOBILEWI-FI
- 02 / CONSOLE LUMIÈREDMX FILAIRE + CRMX
- 03 / PORT USBCONFIGURATION + MAINTENANCE
PARTENAIRE / LUMOGRAPHE
UNE INTERFACE DÉDIÉE.

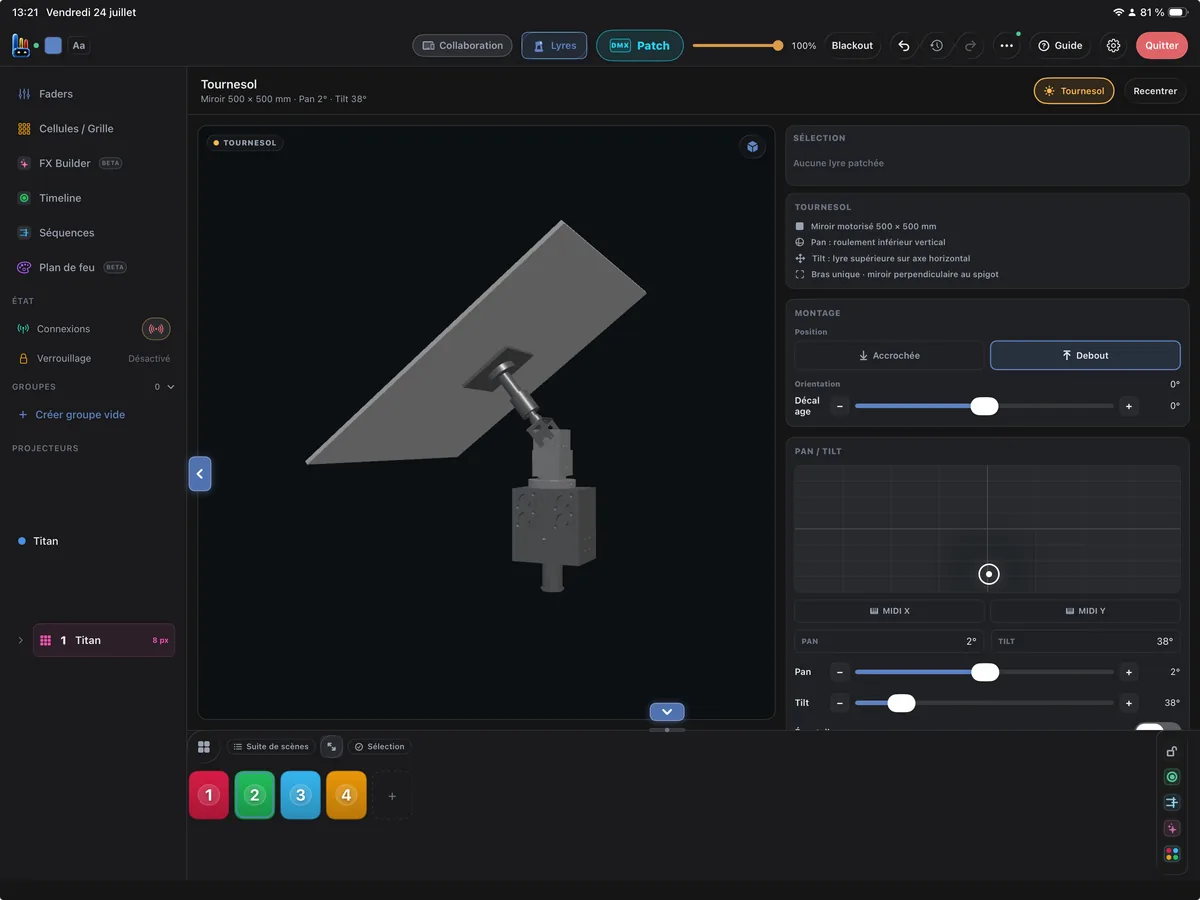

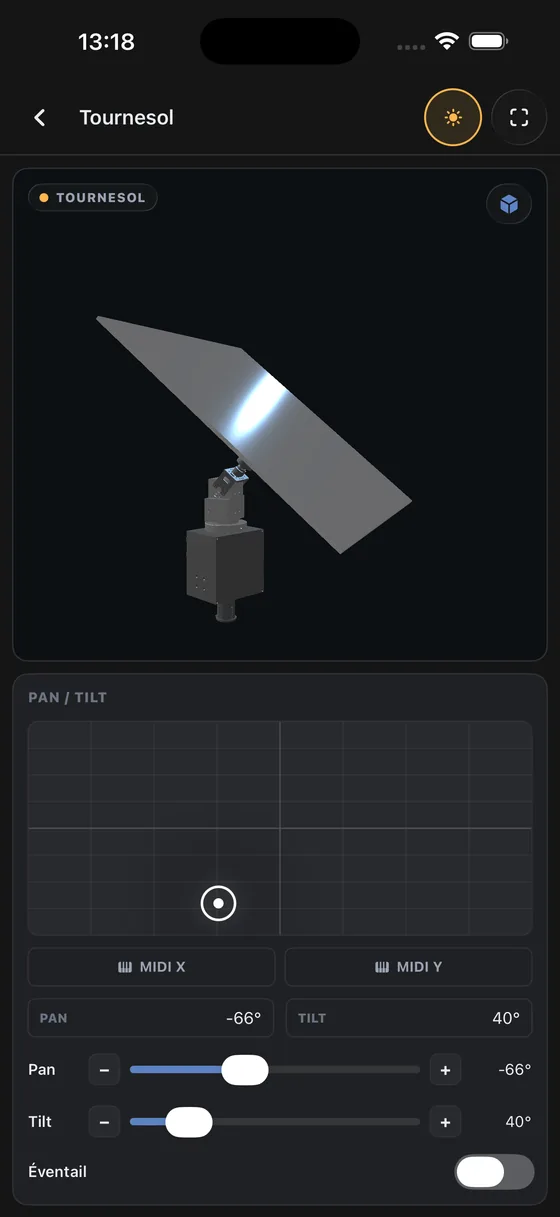

Lumographe est partenaire de Tournesol. L’application embarque une interface spécifique sur iPad et sur iPhone : vue 3D du mécanisme, pad pan / tilt, sliders au degré près et assignation MIDI. La liaison passe par le Wi-Fi ou par le DMX filaire et le CRMX.
Le pilotage de Tournesol en Wi-Fi est gratuit dans Lumographe, sans licence ni abonnement — là où le pilotage DMX des autres sources est payant.
- PROFIL DMX INTÉGRÉ
- 8 BITS OU 16 BITS
- WI-FI · DMX · CRMX
CRLS / PRECISION REFLECTOR / 50 · 25 · C100
COMPATIBILITÉ
LIGHTBRIDGE CRLS.
Tournesol V0 est compatible avec la gamme CRLS 50 et 25. Le réflecteur se monte sur le frame de tilt, dans le prolongement du spigot, sans adaptateur intermédiaire.
Une version Tournesol 1 × 1 est prévue pour accueillir les C100. La compatibilité finale dépendra de la configuration mécanique retenue et de la validation du prototype.
TOURNESOL / ÉQUIPE
THE TEAM.
Tournesol est conçu par Côme Nolo et Hadrien Martin, deux techniciens du cinéma.
-
01
HADRIEN MARTIN
CONCEPTION MÉCANIQUE
KEY GRIP
-
02
CÔME NOLO
LOGICIEL ET MARKETING
GAFFER
PRIX
ANNONCÉ
À LA SORTIE.
Le prix de Tournesol n’est pas encore défini. Il dépendra de la validation du prototype et des volumes de série, et sera annoncé à la sortie.
TOURNESOL V0 · MOTORISATION SEULE
PRIX NON DÉFINI
- Motorisation deux axes — pan 360°, tilt 200°
- Support pour miroir jusqu’à 50 × 50 cm
- Carte DMX intégrée, profil 8 ou 16 bits
- Wi-Fi, DMX filaire et CRMX
- Interface dédiée dans Lumographe
Miroir non inclus : Tournesol accepte un CRLS Lightbridge jusqu’à 50 × 50 cm, à commander séparément. Hors double chargeur V-Mount, en option pour l’alimentation sur batterie.
FEUILLE DE ROUTE
CE QUI VIENT
ENSUITE.
FAIT POUR LE PLATEAU.
Tournesol est fait pour les tournages. C’est là que l’exigence est la plus dure : une lumière qui dérive pendant une prise la rend inutilisable, et une correction qui se voit à l’image l’est tout autant. La précision de la visée et sa stabilisation viennent de moteurs haut de gamme et des algorithmes qui les pilotent — c’est le plateau qui a dessiné la machine.
La même mécanique ouvre ensuite une visée civile : une version posée dans un jardin, sur une terrasse ou un toit, qui suit la course du soleil toute l’année pour renvoyer sa lumière vers une façade, une pièce que l’hiver laisse dans l’ombre ou un coin de jardin que le soleil ne touche jamais. Elle vient après le plateau, et elle hérite de ce qu’il a exigé.
